數(shu)控機床
| 立式加工中心—FWV-1690/1890 |
| 產(chan)品型號： |
簡要說明： |

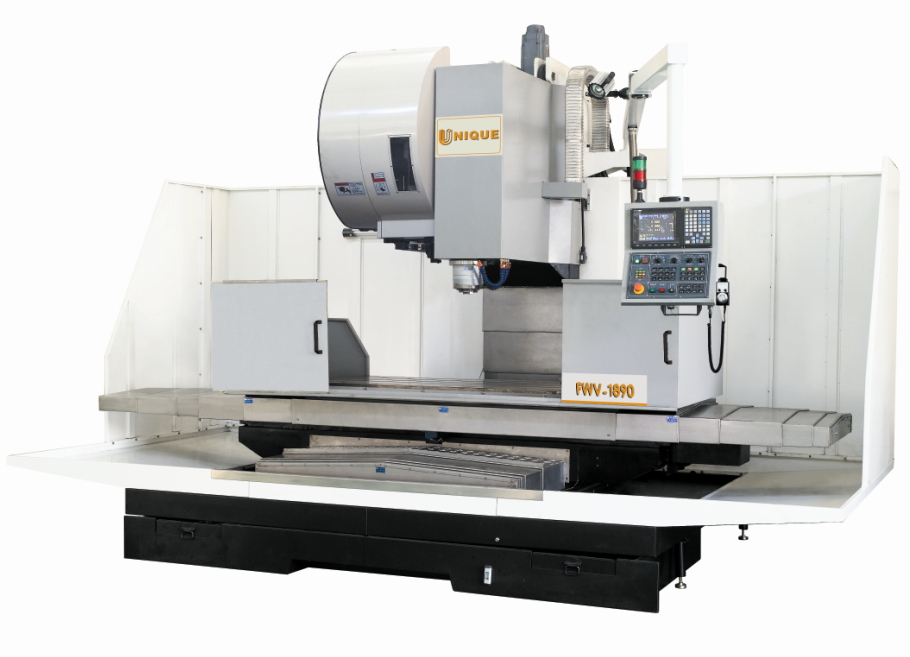

數控立式(shi)加工中心
CNC vertical machining center
FWV-1690/L1690/1890/L1890
立式(shi)加工中心(xin)規(gui)格
Specifications of vertical machining center
|
主要技術參數 |
FWV-1690 |
FWV-L1690 |
FWV-1890 |
FWV-L1890 |
|
工作(zuo)臺尺寸mm |
1800X900 |
1800X900 |
2000X900 |
2000X900 |
|
工(gong)作臺(tai)承重kg |
1600 |
1600 |
1600 |
1600 |
|
X軸行程mm |
1600 |
1600 |
1800 |
1800 |
|
Y軸(zhou)行(xing)程(cheng)mm |
900 |
900 |
900 |
900 |
|
Z軸行程mm |
680 |
600 |
680 |
600 |
|
主軸中心至(zhi)立柱(zhu)導軌距(ju)離mm |
950 |
950 |
950 |
950 |
|
主軸(zhou)端(duan)面至工作臺面距離 |
160～840 |
160～760 |
160～840 |
160～760 |
|
主軸錐孔(kong)/轉速 |
BT-50（8000rpm） |
BT-50（8000rpm） |
BT-50（8000rpm） |
BT-50（8000rpm） |
|
快速進給m/min |
16 |
20、20、15 |
16 |
16 |
|
切削進給m/min |
8 |
8 |
8 |
8 |
|
定位精度mm |
±0.012 |
±0.012 |
±0.014 |
±0.014 |
|
重(zhong)復定(ding)位精度mm |
±0.007 |
±0.007 |
±0.008 |
±0.008 |
|
X、Y、Z軸電機參數（扭矩NM） |
24、30、30 |
24、30、30 |
26、30、30 |
26、30、30 |
|
主軸伺服(fu)電(dian)機 |
15～18.5kw |
15～18.5kw |
15～18.5kw |
15～18.5kw |
|
機床外形尺寸（長(chang)X高X寬）mm |
5000X3700X3500 |
5000X3700X3500 |
5000X3700X3500 |
5000X3700X3500 |
|
機床(chuang)總重T |
15 |
15 |
16 |
16 |
|
數控系統(tong) |
三菱/西(xi)門子/發那科 |
三菱/西門子/發那科 |
三菱/西門子/發那科 |
三(san)菱/西門子/發那科 |
