數控機床
| 數控車床—FWT-50100 |
| 產品(pin)型號： |
簡要說明： |
產品(pin)規(gui)格(ge)產(chan)品描述

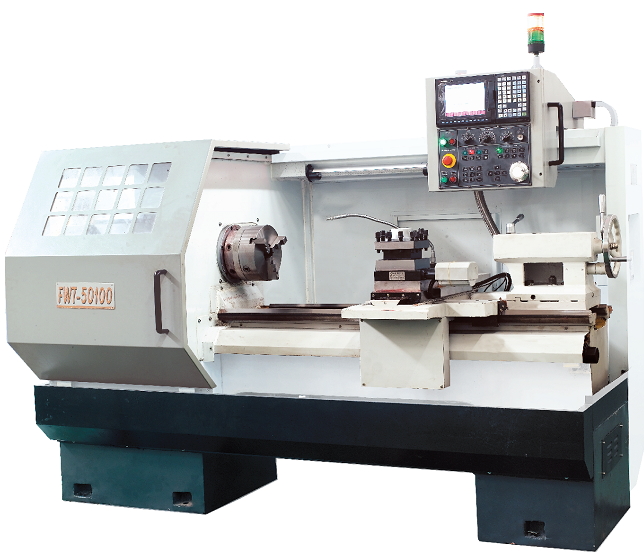

數(shu)控(kong)車床
CNC lathe
1.廣泛的萬能性高、精(jing)度高、剛(gang)性強(qiang)、運(yun)轉平穩、噪音低。
2.三(san)點支承(cheng)的高剛性(xing)主軸系統，絕(jue)對溫升小(xiao)于
3.尾座具有雙重鎖(suo)緊機構(gou)，底部裝有彈性(xing)滾輪(lun)，滾動輕便省力。
4.布局合理、結構(gou)緊(jin)湊、外形美觀、維修方便。
5.無(wu)需編(bian)程、操(cao)作簡單易(yi)學、成本低效率高(gao)，特(te)別適用于鋁型(xing)材擠壓(ya)模(mo)具加工。
數(shu)控車床規格
CNC Lathe Specifications
|
主要技術(shu)參數 |
FWT-50100 |
|
床面上最大回轉直徑mm |
Φ500 |
|
刀架上最(zui)大加(jia)工直徑mm |
Φ290 |
|
兩頂(ding)尖距離mm |
1000 |
|
最大加工(gong)長度mm |
1000 |
|
卡盤規格 |
250 |
|
主軸頭及錐孔形式rpm |
D8 |
|
主(zhu)軸轉速范圍rpm |
三檔：60～226 |
|
220～917 |
|
|
700～1600 |
|
|
主軸(zhou)孔直徑mm |
Φ82 |
|
棒料(liao)通徑mm |
Φ78 |
|
X軸絲桿(gan)規(gui)格(ge) |
2504 |
|
Z軸絲桿規格 |
4010 |
|
X、Z軸連接方式 |
直聯 |
|
套筒直徑mm |
Φ75 |
|
套(tao)筒行程(cheng)mm |
150 |
|
尾架(jia)套筒錐(zhui)孔 |
莫氏五(wu)號 |
|
導軌(gui)寬度mm |
390 |
|
主軸電機安裝形式 |
臥(wo)式安裝 |
|
機床外形尺寸（長X高X寬）mm |
2500X1100X1600 |
|
機(ji)床總重T |
2.4 |
|
數控系統 |
三(san)菱/凱恩帝(di) |
