| 立式加工中(zhong)心(xin)—FWV-550 |
| 產品型(xing)號： |
簡要說明： |
產品規(gui)格(ge)產品描述

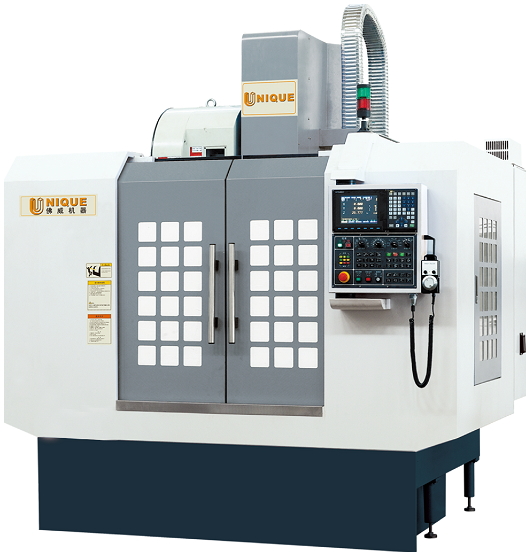

數控立式加(jia)工中心(xin)
CNC vertical machining center
立式加工中心(xin)規格
Specifications of vertical machining center
|
主(zhu)要(yao)技術參數(shu) |
FWV-550 |
|
X軸行程mm |
500 |
|
Y軸行程mm |
500 |
|
Z軸行程(cheng)mm |
500 |
|
四方(fang)形工作臺mm |
500X500 |
|
主軸規格 |
BT40/（8000rpm） |
|
主軸(zhou)電機參數 |
5.5/7.5kw，8000rpm |
|
主軸(zhou)端面至工作中心距離mm |
155-655 |
|
工(gong)作(zuo)臺T型(xing)槽 |
5-18X100 |
|
X、Y、Z軸(zhou)滾(gun)珠絲(si)桿規(gui)格 |
4010 |
|
X軸導(dao)軌規格 |
滑軌(gui) |
|
Y軸導軌規格 |
滑(hua)軌 |
|
Z軸導軌(gui)規格 |
滑軌 |
|
X、Y、Z電(dian)機聯系方式 |
直聯 |
|
X、Y、Z電機參(can)數（扭矩NM） |
12、12、12 |
|
工作(zuo)臺承重kg |
500 |
|
機床總(zong)重(zhong)T |
4.8 |
|
快速移動(dong)速度 m/min |
16 |
|
定位精度mm |
±0.008 |
|
重(zhong)復定位精度mm |
±0.006 |
|
刀庫(ku)容量 |
12—16 |
|
X、Y、Z電機功率kw |
2 |
|
數控系統 |
三菱/新(xin)代(dai)/寶元 |
|
機床(chuang)防(fang)護罩 |
全罩(zhao) |
